1. Define qué es una señal desde el punto de vista de las redes de área local.
- los cambios que sufre una magnitud electromagnetica en un recorrido con el objetivo de transmitir informacion.
2. Explica la diferencia entre una señal analógica y una digital. Pon una imagen con un ejemplo de cada una.
- la señal digital es en binario (solo hay 0 y 1) y una señal analógica hay mas variaciones.
3. Qué es la amplitud de la señal. Añade una imagen en la que se vea de forma gráfica.
- la distancia del punto 0 al punto mas alto en una señal.
4. Qué es la frecuencia de la señal. Añade una imagen en la que se vea de forma gráfica.
Frecuencia es una magnitud que mide el número de repeticiones por unidad de tiempo de cualquier fenómeno o suceso periódico.
5. Qué es la fase de la señal. Añade una imagen en la que se vea de forma gráfica.
6. Qué es un canal de comunicación. Indica los tipos de canales que podemos tener en redes y el tipo de señal que circula por cada uno de ellos.
Solo entiende de 0 y 1 y es el que se usa en los ordenadores los ordenadores lo usan porque solo trabajan con 2 niveles de voltaje
8. Explica qué significa codificar y decodificar una señal.
Frecuencia es una magnitud que mide el número de repeticiones por unidad de tiempo de cualquier fenómeno o suceso periódico.
5. Qué es la fase de la señal. Añade una imagen en la que se vea de forma gráfica.
Hace referencia a el punto en el que comienza la señal respecto a el origen de coordenadas.Se mide por grados o angulos
6. Qué es un canal de comunicación. Indica los tipos de canales que podemos tener en redes y el tipo de señal que circula por cada uno de ellos.
Es para poder distribuir la información en forma de señales necesitamos
un medio físico por el que transportarla. Este medio se conoce como
canal de comunicación y, en redes, puede ser un cable o bien el aire.
- Cables coaxiales o de par trenzado las señales son électricas.
- Cable de fibra óptica las señales son pulsos de luz.
- El aire las señales son ondas electromagneticas.
7. Explica qué es el sistema binario y cómo se pasa de binario a decimal y biceversa.Solo entiende de 0 y 1 y es el que se usa en los ordenadores los ordenadores lo usan porque solo trabajan con 2 niveles de voltaje
8. Explica qué significa codificar y decodificar una señal.
- Codificar: la codificacion es convertir el mensaje en signos que puedan ser recibidos y entendidos por el receptor
- Decodificar: consiste en que el receptor convierte los signos que le llegan en un mensaje
9. Explica qué es la codificación lógica TTL.
Es un metodo de codificacion electrica de una señal binaria en el que cada tiempo de bit hay una transicion
10. Explica qué es la codificación Manchester y pon una imagen con un ejemplo de ella.
Esta codificación se basa en el uso de las denominadas transiciones. Una transición consiste en pasar de una señal baja a una señal alta, lo que definiría un 1 binario, o de una señal alta a una baja, que definiria un 0 binario.
11. Explica qué significa modular y demodular una señal y para qué se utiliza. Incluye en tu explicación los siguientes conceptos:
a) Señal portadora: Es la forma de onda que es modulada por una señal que se quiere transmitir
Es un metodo de codificacion electrica de una señal binaria en el que cada tiempo de bit hay una transicion
10. Explica qué es la codificación Manchester y pon una imagen con un ejemplo de ella.
Esta codificación se basa en el uso de las denominadas transiciones. Una transición consiste en pasar de una señal baja a una señal alta, lo que definiría un 1 binario, o de una señal alta a una baja, que definiria un 0 binario.
11. Explica qué significa modular y demodular una señal y para qué se utiliza. Incluye en tu explicación los siguientes conceptos:
a) Señal portadora: Es la forma de onda que es modulada por una señal que se quiere transmitir
b) Señal moduladora: contiene la informacion a transmitir
12. Explica qué es la modulación en amplitud y pon un ejemplo. Añade una imagen.
Es una técnica que transporta datos, mediante la modulación de la señal portadora, tanto en amplitud como en fase. Esto se consigue modulando una misma portadora, desfasada en 90°.
Es una técnica que transporta datos, mediante la modulación de la señal portadora, tanto en amplitud como en fase. Esto se consigue modulando una misma portadora, desfasada en 90°.
13. Explica qué es la modulación en frecuencia y pon un ejemplo. Añade una imagen.
Es una modulación angular que transmite información a través de una onda portadora variando su frecuencia.
Es una modulación angular que transmite información a través de una onda portadora variando su frecuencia.
14. Explica qué es la modulación en fase y pon un ejemplo. Añade una imagen.
Es una modulación que se caracteriza porque la fase de la onda portadora varía en forma directamente proporcional de acuerdo con la señal modulante.
Es una modulación que se caracteriza porque la fase de la onda portadora varía en forma directamente proporcional de acuerdo con la señal modulante.
15. Enumera los diferentes tipos de transmisión que existen y explica cada uno de ellos (serie/paralelo, síncrona/asíncrona). Pon ejemplos de cada uno.
-Serie/paralelo: Se envían una detra de otro cada uno de los bits que
componen la señal en la transmisión en paralelo se envían los bits
agrupados.
Ejemplos: Transmisión los bits, transmisión de datos...
----------------------------------------------------------------------------------------------------------------------------------------------------
-Síncrona: tiene un reloj.
-asíncrona: no tiene reloj.
Ejemplos: Método utilizado para líneas cortas, Para detectar errores, se utiliza un bit de paridad en cada cadena. Usando la codificación adecuada...
Ejemplos: Transmisión los bits, transmisión de datos...
----------------------------------------------------------------------------------------------------------------------------------------------------
-Síncrona: tiene un reloj.
-asíncrona: no tiene reloj.
Ejemplos: Método utilizado para líneas cortas, Para detectar errores, se utiliza un bit de paridad en cada cadena. Usando la codificación adecuada...
16. Enumera los diferentes modos de comunicación que existen y explica cada uno de ellos (simplex, half-duplex, full-duplex). Pon ejemplos de cada uno.
-Simplex: Este modo de transmisión permite que la información discurra en un solo sentido y de forma permanente, con esta formula es difícil la corrección de errores causados por deficiencias de línea.
Ejemplos: la televisión y la radio...
-Half-duplex: En este modo, la transmisión fluye como en el anterior, o sea, en un único sentido de la transmisión de dato, pero no de una manera permanente, pues el sentido puede cambiar. Ejemplos: Emisoras...- Full-duplex: Es el método de comunicación más aconsejable, puesto que en todo momento la comunicación puede ser en dos sentidos posibles y así pueden corregir los errores de manera instantánea y permanente.Ejemplos: Los telefonos, los moviles...
-Simplex: Este modo de transmisión permite que la información discurra en un solo sentido y de forma permanente, con esta formula es difícil la corrección de errores causados por deficiencias de línea.
Ejemplos: la televisión y la radio...
-Half-duplex: En este modo, la transmisión fluye como en el anterior, o sea, en un único sentido de la transmisión de dato, pero no de una manera permanente, pues el sentido puede cambiar. Ejemplos: Emisoras...- Full-duplex: Es el método de comunicación más aconsejable, puesto que en todo momento la comunicación puede ser en dos sentidos posibles y así pueden corregir los errores de manera instantánea y permanente.Ejemplos: Los telefonos, los moviles...
17. Sobre las propiedades de las señales y los medios de transmisióna) Explica qué es el voltaje y cómo se puede medir.
-El volataje es la diferencia de potencial eléctrico entre dos puntos.Se mide en Voltios (V).
b) Explica qué es la resistencia y cómo se puede medir.
-La resistencia puede ciruclar una corriente eléctrica presentan una resistencia al paso de esta corriente que se mide en ohmios.( Ω ).
c) Explica qué es la potencia y cómo se puede medir:
-La potencia se define como la cantidad de energía que se puede entregar por unidad de tiempo.
Se mide en Vatios (W).
d) Explica qué es el ancho de banda de una señal y pon un ejemplo.
- Ancho de banda de una señal es la frecuencia en la que se concentra la mayor parte de la potencia de la señal.Por ejemplo el audio de una canción.
e) Explica qué es el ancho de banda de un canal y pon un ejemplo.
-Ancho de banda de un canal se define como el margen de frecuencias de una señal que es capaz de transmitir o procesar el canal.Por ejemplo el cable
.
f) Explica qué es la velocidad de transmisión y pon un ejemplo.
- La velocidad de transmisión es el número de bits que pueden enviarse en una unidad de tiempo.Por ejemplo los bits por segundo (bps) o los kilobits por segundo (kbps).
18. Sobre las perturbaciones que puede sufrir el canal de transmisión:
a) Explica qué son y qué provocan.
-Las perturbaciones son un conjunto de acciones ,internas o externas, que pueden modificar la señal provocando que la señal recibida no sea igual a la transmitida.
b) Explica qué es la atenuación y pon una imagen con un ejemplo.
La atenuación es la pérdida de potencia que sufre la señal con la distancia.
Fotos de atenuación:
c) Explica qué es la reflexión de red y pon una imagen con un ejemplo.
La reflexión de red ocurre cuando el receptor refleja cierta cantidad de la energía con la que llegan los pulsos de voltaje ,lo que puede interferir en los bits posteriores de la señal. Fotos de reflexión de red:
d) Explica qué es el ruido y pon una imagen con un ejemplo.
El ruido consiste en una perturbación no deseada que se adiciona a la señal de envío.
Fotos de ruido:
e) Enumera los diferentes tipos de ruido que pueden sufrir las señales y explica cada uno de ellos (EMI y RFI, diafonía, ruido térmico, ruido de tierra de referencia y de corriente eléctrica)
- EMI son originadas por señales externas que se introducen en la propia señal de envío.
- RFI se deben generalmente a sistemas de radio y televisión,ya que un cable de cobre puede actuar como antena y, este absorbe las señales eléctricas que ciruclan por el ambiente o por los cables cercanos, generando una señal de envío errónea.
-Diafonía se produce cuando pate de la señal de uno es absorbida por el otro.
-Ruido térmico es inevitable en las señales electricas.Lo produce el movimiento de los electrones al ciruclar por el camble.
-Ruido de tierra y de corriente eléctrica ,los edificios están llenos de cables que conducen la corriente eléctrica necesaria para el funcionamiento de los apartados;esto puede generar ruidos i deseables en nuestra red.
19. Teniendo en cuenta que los medios de transmisión pueden ser guiados o no guiados:
a) Explica qué es cada uno de ellos.
Guiados: que en los medios guidadosel canal por el que se transmite las señales son medio fisico.
No guiados: no son medios fisicos.
b) Enumera los tipos que podemos encontrar en cada uno (corriente eléctrica, pulsos de luz, infrarrojos, radiofrecuencia, microondas).
- Modos guiados:
Corriente eléctrica: hace uso del cable de par trenzado y el coaxial.El cable de par trenzado ya se utilizaba en las líneas telefónicas para el intercambio de voz y el cable coaxial fue inicialmente el mas usado en las redes locales.
Pulso de luz: utiliza el cable de fibra óptica .Un pulso de luz puede emplearse para indicar un bit de valor 1 y entonces la ausencia de pulso indicaría un bit de valor 0.
- Modo no guiados:
Infrarrojos permite la conexión entre dos nodos de red a unas velocidades que oscilan entre los 9.600 bps y los 4Mbps.
Radiofrecuencia emplea ondas de radio a altas frecuencias ,desde 900 Mhz hasta 2,4 GHZ ,para establecer el intercambio de información.
Microondas utilizan ondas electromagnéticas a altas frecuencias.Operan en la banda de 2,4 GHz y alcanzan velocidades de hasta 11 Mbps.
-----------------------------------------------------CABLES---------------------------------------------------
- cable coaxial:
2. ELEMENTOS:
-conductor central de cobre
-capa de plástico
-conductor en forma de malla
-cubierta de plastico
3. USOS:
- uso para LAN
-transmitir a grandes distancias
-uso principal para televisores
2.5
Conectores
Rj-45 macho - para UTP es el conector usado para los cables de par trenzado(UTP). Posee 8 pines de conexión,siendo el primero tal .
RJ-49 macho : es el que utiliza para los cables FTP y STP. Este conector es exactamente igual al RJ-45 ,con la única excepción de que incluye una chapa metálica que pondrá a tierra el apantallamiento de aluminio que poseen estos cables para evitar que el propio aluminio haga en antena y genere interferencias.
RJ-45 hembra: es el que hace de toma de conexión con los machos.Es adecuado para instalarse en rosetas ,patch panel o cualquier otro dispositivo.
2.6
-El cable directo de red sirve para conectar dispositivos desiguales, como un computador con un hub o switch. En este caso ambos extremos del cable deben de tener la misma distribución.
-Un cable cruzado es un cable que interconecta todas las señales de salida en un conector con las señales de entrada en el otro conector, y viceversa; permitiendo a dos dispositivos electrónicosconectarse entre sí con una comunicación full duplex.
2.7
Creación de cables de par trenzado se necesita herramientas siguientes:
-Engarzadora RJ-45.
-Cúter o alguna otra herramienta cortante.
-Cable de par trenzado y conectores RJ.45.
Creación de un cable de par trenzado directo.
1.Usamos la herramienta cortante para cortar el cable según la longitud deseada.
2.Cortamos la cubierta protectora 2-2,5 cm aproximadamente y destrenzamos los cables.
3.Cortamos la longitud del cable sobrante para ajustarlo a la medida del conector RJ-45.
4.Preparamos los cables para introducirlos en el Conector RJ-45.
5.Introducimos con cuidado el conector Rj-45.
6.Una vez colocado el conector,lo presionamos con la herramienta engarzadora para que no se suelte fácil.
2.8
Verificación
Utilizaremos un testeador de cables de par trenzado
3. cable de fibra optica
3.1
Es un cable que transmite luz por eso es el que transmite más rápido.
3.2
Un hilo muy fino de material transparente, vidrio o materiales plásticos, por el que se envían pulsos de luz que representan los datos a transmitir.
3.3
Multimodo
Monomodo con índice graduado
3.4
CUESTIONARIO DE CABLES
1. Sobre el cable coaxial:
1.1
Las caracteristicas principales son que tiene un gran blindaje contra las interferencias externas y que por ellos se utiliza para transmitir a grandes distancias con vuena velocidad de trasmision
Las caracteristicas principales son que tiene un gran blindaje contra las interferencias externas y que por ellos se utiliza para transmitir a grandes distancias con vuena velocidad de trasmision
1.2
El cable coaxial esta formado por:
El cable coaxial esta formado por:
- Un conductor central de cobre que está en el
nucleo, por donde circulan los datos
- Una capa de plastico que rodea el conductor y
hace de aislante
- Un conductor en forma de malla que cubre el
aislante tambien llamado blindaje.
- Una cubierta exterior de plastico protector
normalmente de pvc o de caucho que envuelve el conjunto del cable
1.3
El uso principal hoy en dia de el cable coaxial es para la television usandolo entre la antena y el televisor y tambien se usa como terminador final de el circuito de el servicio de fibra optica.
El uso principal hoy en dia de el cable coaxial es para la television usandolo entre la antena y el televisor y tambien se usa como terminador final de el circuito de el servicio de fibra optica.
1.4
Los diferentes tipos de cable coaxial son:
Los diferentes tipos de cable coaxial son:
-cable coaxial de banda ancha
que se utiliza para transmitir señales analógicas a alta frecuencia y permite
combinar la señal del teléfono y del televisor en el mismo cable.
-cable coaxial de banda base
que se divide en dos en el cable coaxial delgado que se utiliza
principalmente para conectar redes de ordenadores y este mismo se agrupa en una
familia llamada RG-58. Y el cable coaxial grueso también llamado thick o
cable amarillo que es capaz de transmitir sin pérdidas hasta 500m
1.5
Existen conectores o tomas BNC de varios tipos entre los que destacan:
Existen conectores o tomas BNC de varios tipos entre los que destacan:
-Conector final del cable BNC: Es un conector
con forma de tubo con un centro circular conectado al núcleo del cable
-Conector BNC macho:
-Conector BNC macho:
-Conector BNC en forma de T: Consiste en dos
conectores hembra y uno macho que le dan una forma similar a la letra T.
-Prolongador BNC: También llamado barril está
formado por dos conectores BNC hembra de modo que permite unir dos segmentos de
cable coaxial para hacer uno más largo.
Terminador BNC: Es un conector macho o hembra
que se utiliza para cerrar el extremo del bus del cable y evitar que las
señales ocasionen interferencias
1.6
Para verificar que el cable coaxial funciona:
Para verificar que el cable coaxial funciona:
-Conectas el cable entre dos ordenadores y
utilizas la orden ping entre ellos para ver si hay intercambio de paquetes
-Utilizar un comprobador de cables
-Utilizar un multímetro digital o tester.
2. Sobre el cable
de par trenzado:
2.1
Las características principales de este cable es que está formado por dos alambres formando un trenzado en forma helicoidal esto consigue reducir la interferencia electromagnética por el efecto de cancelación.
Las características principales de este cable es que está formado por dos alambres formando un trenzado en forma helicoidal esto consigue reducir la interferencia electromagnética por el efecto de cancelación.
2.2
El cable de pat trenzado usado en las LAN está formado por cuatro pares de alambres,cada uno de ellos de 1mm de espesor,y está recubierto por un material aislante,normalmente PVC. La primera blanco-azul y azul la segunda blanco-naranja y naranja la tercera blanco-verde y verde y la cuarta blanco-marrón y marrón
El cable de pat trenzado usado en las LAN está formado por cuatro pares de alambres,cada uno de ellos de 1mm de espesor,y está recubierto por un material aislante,normalmente PVC. La primera blanco-azul y azul la segunda blanco-naranja y naranja la tercera blanco-verde y verde y la cuarta blanco-marrón y marrón
2.3
-Existen dos tipos de cable de par trenzado el de UTP que no pose ningún tipo de apantallamiento adicional esto hace que sea el cable más barato y más fácil de instalar.
-Existen dos tipos de cable de par trenzado el de UTP que no pose ningún tipo de apantallamiento adicional esto hace que sea el cable más barato y más fácil de instalar.
-Y el STP que cada uno de los tipos de pares está
recubierto por una malla conductora cuya función es realizar un apantallamiento
frente a interferencias.
-Cable de par trenzado con pantalla global o FTP(folled twisted pair):
este tipo de cable es un híbrido entre el UTP y STP. El cable no
apantalla los pares individualmente, pero si los recubre de forma global
con un papel de aluminio apantallado,lo que le proporciona unas
características intermedias entre el UTP yel STP.
2.4
CATEGORIA 3: Alcanza
hasta 10 mbps
CATEGORIA 4: Alcanza
una velocidad de 16 Mbps
CATEGORIA 5: Alcanza
hasta 100 Mbps
CATEGORIA 5e: Alcanza
hasta 1Gbps
2.5
Conectores
Rj-45 macho - para UTP es el conector usado para los cables de par trenzado(UTP). Posee 8 pines de conexión,siendo el primero tal .
RJ-49 macho : es el que utiliza para los cables FTP y STP. Este conector es exactamente igual al RJ-45 ,con la única excepción de que incluye una chapa metálica que pondrá a tierra el apantallamiento de aluminio que poseen estos cables para evitar que el propio aluminio haga en antena y genere interferencias.
RJ-45 hembra: es el que hace de toma de conexión con los machos.Es adecuado para instalarse en rosetas ,patch panel o cualquier otro dispositivo.
2.6
-El cable directo de red sirve para conectar dispositivos desiguales, como un computador con un hub o switch. En este caso ambos extremos del cable deben de tener la misma distribución.
-Un cable cruzado es un cable que interconecta todas las señales de salida en un conector con las señales de entrada en el otro conector, y viceversa; permitiendo a dos dispositivos electrónicosconectarse entre sí con una comunicación full duplex.
2.7
Creación de cables de par trenzado se necesita herramientas siguientes:
-Engarzadora RJ-45.
-Cúter o alguna otra herramienta cortante.
-Cable de par trenzado y conectores RJ.45.
Creación de un cable de par trenzado directo.
1.Usamos la herramienta cortante para cortar el cable según la longitud deseada.
2.Cortamos la cubierta protectora 2-2,5 cm aproximadamente y destrenzamos los cables.
3.Cortamos la longitud del cable sobrante para ajustarlo a la medida del conector RJ-45.
4.Preparamos los cables para introducirlos en el Conector RJ-45.
5.Introducimos con cuidado el conector Rj-45.
6.Una vez colocado el conector,lo presionamos con la herramienta engarzadora para que no se suelte fácil.
2.8
Verificación
Utilizaremos un testeador de cables de par trenzado
3. cable de fibra optica
3.1
Es un cable que transmite luz por eso es el que transmite más rápido.
3.2
Un hilo muy fino de material transparente, vidrio o materiales plásticos, por el que se envían pulsos de luz que representan los datos a transmitir.
3.3
Multimodo
Monomodo con índice graduado
3.4
FC- Se usa para monomodo y multimodo.
SC-' '
ST-' '
SC-' '
ST-' '
3.5
Mediante un microscopio especial para ver que el cable está en correctas condiciones.

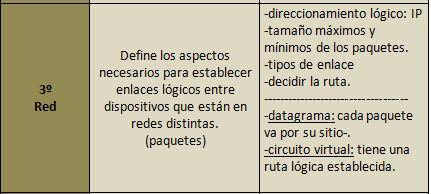

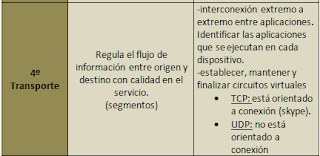

15. Dispositivos que trabajan a nivel físico
- REPETIDORES: es un dispositivo que regenera la señal y que la transmite a una potencia o nivel más alto de un nivel más bajo.
- HUBS: permite centralizar el cableado de una red y poder ampliarla.
- Cómo funciona la tarjeta de red (NIC): Una tarjeta de red es un aparatito, componente de hardware, que es capaz de conectar nuestro ordenador con una red de ordenadores y con otros equipos informáticos. Para ello se sirve de unos procesadores pinchados en su pequeña placa de circuitos integrados que son capaces de convertir las señales digitales de una computadora a impulsos eléctricos que viajarán a través de un cable, y viceversa. La tarjeta de red produce el voltaje necesario para enviar la señal a través de la red. Un puerto en el origen establece una conexión eléctrica con un conector RJ-45 sobre el cable de red que envía el mensaje, codificado en señales eléctricas, además de otras características como la dirección MAC. La tarjeta recibe los impulsos eléctricos que, automáticamente, convierte en un lenguaje comprensible a la máquina, esto es, en ceros y unos.
